پودر خط اسپری

1. در زمان اجرا بزرگترین اندازه آویز ترکیبی: (L) 700 X (W) 250 × (H) 950 میلی متر؛ 6 آباژور / حلق آویز

2. حالت اسپری: گرد کتابچه راهنمای کاربر.

3. عملکرد: حدود 40000 / ماه / 26 روز / 208 ساعت؛

لامپ پودر الکترواستاتیک خط تولید Coaitng با گرد دستی

خط تولید شامل قبل از درمان، الکترواستاتیک تجهیزات برای پوشش پودر، پودر غرفه اسپری، تجهیزات پخت پودر، نوار نقاله سربار و سیستم های کنترل الکتریکی.

اول، اساس طراحی
در زمان اجرا بزرگترین اندازه آویز ترکیبی: (L) 700 X (W) 250 × (H) 950 میلی متر؛ 6 آباژور / حلق آویز
اسپری حالت: گرد کتابچه راهنمای کاربر.
پارامترهای ساخت و ساز کارخانه: نگاه کنید به شکل
منبع حرارت: گرمایش الکتریکی،
چون دانه های زنجیر: UH-5075-S-نوع، نقطه حلق آویز وزن 30 کیلوگرم است.
عملکرد: حدود 40000 / ماه / 26 روز / 208 ساعت؛
قدرت: 60HZ، سه فاز چهار سیم 220V؛
منبع گاز: سه فیلتر هوای فشرده

روند:

زنجیره ای سیستم تعلیق:

استفاده از یک تک نقطه بلند کردن 30 کیلوگرم از بالای سر نوار نقاله نوار نقاله قطعه کار سرعت زنجیره است با توجه به ضخامت قطعه کار مواد تنظیم شده است.
پخت:
خشک کردن تونل پخت پودر گرمایش الکتریکی، گردش هوای گرم پخت قطعه کار است.
روش حرارت گردش هوای گرم برای اطمینان از کوره، یکنواختی درجه حرارت سطح، کاهش اختلاف دما.
تونل خشک کردن ساختار مونتاژ خشک کردن تونل صفحه بیرونی از 0.8 میلی متر ورق سرد، صفحه داخلی از 0.8 میلی متر ورق گالوانیزه.
مثبت مجرای هوا فشار انتقال گردش هوای گرم، عبور جریان هوا هر یک از خروجی با برد کنترل باد را به توزیع دمای یکنواخت در تونل خشک کردن.
فن دوچرخه سواری عملیات و سر و صدای کم. فن و کنترل دما زنجیره دستگاه، به اطمینان حاصل شود که از overtemperature کوره.

نام دستگاه و مشخصات فنی

(A) تونل پودر خشک کردن پخت:
درمان خشک کردن تونل برای نوع U، ساختار کامل پل، پخت، ساختار مونتاژ بدن است.
ترمیمی دیوار: بیرونی ورق δ0.8mm ورق سرد در هیئت مدیره با استفاده از ورق گالوانیزه با کیفیت δ0.8mm.
خشک کردن لایه عایق تونل: درمان خشک کردن تونل ضخامت ترمیمی دیوار 120 میلی متر، ساخته شده از پشم سنگ با کیفیت بالا.
◆ مشخصات خشک کردن تونل:
درمان خشک کردن تونل ابعاد: (L) 9000 × (W) 1590 × (H) 4140 (میلی متر)
ابعاد (بخشی): (W) 1350 X (H) 1900mm (شامل باد با ارتفاع) تعداد: 1
فر درجه حرارت: دمای اتاق ~ 200 ℃.
سیستم گرمایش:
اتاق گرمایش عایق: 100 000 کیلو کالری / ثانیه، تعداد: 1
گردش هوا داغ طرفداران: اختصاصی # 6 سرعت: 1440r / دقیقه، قدرت: 4KW، تعداد: 1
لوله حرارتی الکتریکی: فولاد ضد زنگ، 3KW / ریشه، 63KW
(B). تجهیزات اسپری الکترواستاتیک:
سیستم گرد تجهیزات هسته ای برای پوشش پودر است.
(1) اندازه اتاق پودر دوبلکس: <L> 5000mm × <W> 1400mm × <H> میلیمتر 2000mm، 1 واحد
(2) سیستم بازیابی: 6 کارتریج بازیافت (بدن بالا و پایین، تولید گرداب)، مجموعه ای از
(3) دستگاه پاشش دستی: 2 مجموعه (دستور جداگانه)
(4) سیستم حلقه بسته: 1 مجموعه (تولد نهنگ)
ساختار: صفحه راست از اتاق پودر، پشت بام، با استفاده از δ1.2mm تولید ورق سرد است. کیس، مواد پاها Q235، به طور کلی صاف، صاف، زیبا، بازیافت تمیز کردن پودر راحتی، دارای یک دستگاه روشنایی، آسان به مشاهده اثر اسپری. اتاق پودر، پیچ می تواند یک تخریب کل.
اصل: گرد محفظه واحد اسپری استودیو قطعه کار، غرفه پودر اسپری و بازیابی پودر روشن است، گرد داخلی باعث یک منطقه فشار منفی، به طوری که بخشی از پودر می توانید بر روی سطح قطعه کار سپرده شود کند ها exo در منفی نیست محفظه گرد تحت فشار به دستگاه بازیابی پودر و بازیافت.
بازیابی اصل واحد: پودر های قطعه کار، بازیافت به منظور کاهش هزینه های تولید شد جذب نمی شود. همچنین جلوگیری از کتانی پودر در آلودگی محیط زیست.
پس از اتمام دستگاه پودر بازیابی فیلتر. پودر بازیافت واجد شرایط برای جمع آوری پودر بشکه، و سپس از طریق غربال به بشکه پودر جدید برای پودر مخلوط استفاده مجدد.
سیستم حلقه بسته:
هر چه پودر سیستم حلقه بسته در دیدار نیاز از تجهیزات پوشش پودر بازیافت، پودر بازیابی به طور خودکار عرضه استفاده مجدد از سلاح های خودکار. بهبود استفاده پودر بهبود، کاهش شدت کار. پودر پمپ واردات تقلید ونچوری طراحی شده برای سیستم حلقه بسته برای صاف عبور هوا، پودر مسدود شده است، عملکرد بهبود.

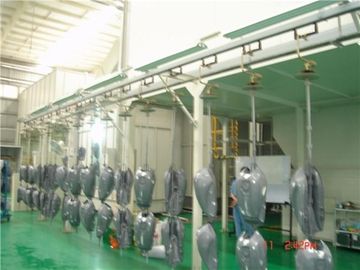

(C) نوار نقاله سیستم تعلیق:
مدل: UH-5075-S-نوع، تک نقطه وزن بلند کردن اجسام: ≤ 30 کیلوگرم
زمین های زنجیره ای: 150 میلی متر قدرت: 2.2KW
طول: 60 متر؛
سرعت چون دانه های زنجیر: 0.7 متر / دقیقه (ظرفیت مشتق شده است)
این دستگاه دارای مصرف برق کمتر، سر و صدای کم، صاف در حال اجرا، آسان، بی خطر استفاده کنید و مزایای.
زنجیر: تسمه نوار نقاله برای تکمیل اجرا در هواپیما افقی و عمودی.
درایو و کشنده: با استفاده از یک درایو تک، کشنده چکش
سوئیچ توقف اضطراری: در سراسر هیئت مدیره در مجموع از سه سوئیچ توقف اضطراری در بخش بالا و پایین، نقطه گرد نصب شده است.
مسیر منحنی: همه منحنی مسیر 16 ساخت فولاد منگنز.
اتصالات دما: هنگامی که مدار از طریق تونل خشک کردن پخت، مجموعه ای از اتصالات دما. حفظ فاصله مناسب بین دو مسیر ریلی بخش گرم است که برای تغییر شکل گرمایی را جبران کند.
VVVF: "Huifeng" تبدیل، 1 مجموعه ای
روان کننده ها دستگاه: یک دستگاه روان کننده ها به اطمینان حاصل شود که روغن های زنجیره ای.
پخش: فاصله 0.6 متر / ماه

(د) برق و کنترل:
اجزای الکتریکی کلیدی از کل انتخاب خط تولید با کیفیت نام تجاری نام محصولات.
اجرای تشخیص خودکار، نمایش و کنترل درجه حرارت خشک کردن از تونل خشک کردن، زنگ از overtemperature.
خط تولید پوشش راه اندازی کابینه کنترل کل، کنترل تمام تجهیزات الکتریکی در خط تولید.
خشک کردن تونل کنترل درجه حرارت با دستگاه صفحه نمایش دیجیتال کنترل اتوماتیک، به علاوه درجه حرارت داغ در حالی که دقیق کار کنترل اتوماتیک.
طراحی برق و تجهیزات، انتخاب، ساخت، نصب و راه اندازی و باید به استانداردهای مربوطه مطابقت داشته باشد.
برق و کنترل سطح کابینه شسته و رفته، خشنود در ظاهر، طرح پانل مناسب، آسان به مشاهده و بهره برداری است.
کشور را انتخاب کنید به ترویج خانواده جدید از دستگاه، عملکرد قابل اعتماد، تکنولوژی پیشرفته.
سیم درب ظاهر شسته و رفته، سیم کشی و به سمت استاندارد، باندهای حاصل بسته نرم افزاری، برای رسیدن به صاف افقی و عمودی. دستگیره با قفل.
مانند سیم شویی زاویه سمت راست، شکل قوس خم گوشه را به یک پارک کوچک است.
تماس با خوب و محکم از سیم در پایانه های الکتریکی مربوطه. هر مقاومت عایق سیم بیشتر از 1 میلیون اهم. هر اتصال توسط علامت جامد می شود.
هادی از پایانه های الکتریکی، بلوک ترمینال در با تعدادی خط روشن مشخص شده اند، و آسان برای پوشیدن محو شدن.
علائم از اجزای مختلف از کابینه و تعداد مسیر برگشت و نمودار برق و کنترل مربوط دقیقا به منظور تسهیل بازرسی و تعمیر و نگهداری. تجهیزات الکتریکی باید یک پایه خوب، پایه مقاومت در خط با استانداردهای ملی.

VI انرژی با:
منبع تغذیه: 220V، 60HZ سه فاز سیستم چهار سیم، بزرگترین ظرفیت نصب شده: 78KW
فشرده مورد نیاز با کیفیت هوا: درصد روغن: 1PPM ≤، ذرات گرد و غبار درجه: ≤ 0.1μm
